Page 21 - CARBEST 2024 DE
P. 21

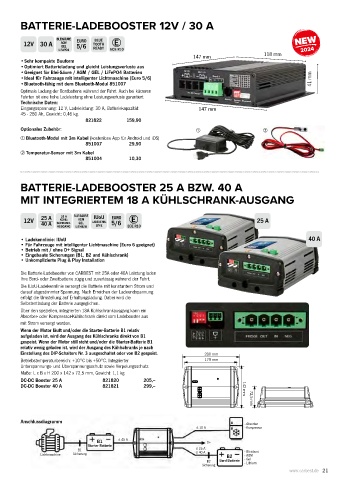

BATTERIE-LADEBOOSTER 12V / 30 A


                     BLEISÄURE  EURO  BLUE
         12V 30 A     AGM   5/6   TOOTH
                       GEL
                      LiFePO4     READY  ECE R10
                                                                     147 mm                   118 mm
        • Sehr kompakte Bauform
        • Optimiert Batterieladung und gleicht Leistungsverluste aus
        • Geeignet für Blei-Säure / AGM / GEL / LiFePO4 Batterien  a
        • Ideal für Fahrzeuge mit intelligenter Lichtmaschine (Euro 5/6)                                      41 mm
        • Bluetooth-fähig mit dem Bluetooth-Modul 851007
        Optimale Ladung der Bordbatterie während der Fahrt. Auch bei kürzeren
        Fahrten ist eine hohe Ladeleistung ohne Leistungsverluste garantiert.
        Technische Daten:
        Eingangsspannung: 12 V, Ladeleistung: 30 A, Batteriekapazität:    147 mm
        45 - 280 Ah, Gewicht: 0,46 kg.
                               821822        159,90
        Optionales Zubehör:                                           a                      b
        a Bluetooth-Modul mit 3m Kabel (kostenlose App für Android und iOS)
                               851007         29,90
        b Temperatur-Sensor mit 3m Kabel
                               851004         10,30



        BATTERIE-LADEBOOSTER 25 A BZW. 40 A

        MIT INTEGRIERTEM 18 A KÜHLSCHRANK-AUSGANG



                                  IUoU
                      18 A
         12V   25 A  SCHRANK-  BLEISÄURE  LADEKENN-  EURO  ECE R10                         25 A
                            AGM
                      KÜHL-
                                        5/6
               40 A
                             GEL
                                   LINIE
                     AUSGANG
                            LITHIUM
        • Ladekennlinie: IUoU                                                                                40 A
        • Für Fahrzeuge mit intelligenter Lichtmaschine (Euro 6 geeignet)
        • Betrieb mit / ohne D+ Signal
        • Eingebaute Sicherungen (B1, B2 und Kühlschrank)
        • Unkomplizierte Plug & Play Installation
        Die Batterie-Ladebooster von CARBEST mit 25A oder 40A Leistung laden
        Ihre Bord- oder Zweitbatterie zügig und zuverlässig während der Fahrt.
        Die IUoU-Ladekennlinie versorgt die Batterie mit konstantem Strom und
        darauf abgestimmter Spannung. Nach Erreichen der Ladeendspannung
        erfolgt die Umstellung auf Erhaltungsladung. Dabei wird die
        Selbstentladung der Batterie ausgeglichen.
        Über den speziellen, integrierten 18A Kühlschrankausgang kann ein
        Absorber- oder Kompressor-Kühlschrank direkt vom Ladebooster aus
        mit Strom versorgt werden.
        Wenn der Motor läuft und/oder die Starter-Batterie B1 relativ
        aufgeladen ist, wird der Ausgang des Kühlschranks direkt von B1
        gespeist. Wenn der Motor still steht und/oder die Starter-Batterie B1
        relativ wenig geladen ist, wird der Ausgang des Kühlschranks je nach
        Einstellung des DIP-Schalters Nr. 3 ausgeschaltet oder von B2 gespeist.  200 mm
        Betriebstemperaturbereich: +10°C bis +50°C. Integrierter         179 mm
        Unterspannungs- und Überspannungsschutz sowie Verpolungsschutz.
        Maße: L x B x H 200 x 142 x 72,5 mm, Gewicht: 1,1 kg
        DC-DC Booster 25 A           821820        205,--            25 25
        DC-DC Booster 40 A           821821        299,--              40 40 30 30  40 40 30 30  142 mm  72,5 mm






        Anschlussdiagramm                                                              - Absorber
                                                                      ≤ 18 A           - Kompressor

                                   B1      ≤ 45 A                         D+
                                Starter Batterie
                            B1                                        ≤ 25 A           - Bleisäure
               Lichtmaschine  Sicherung                               ≤ 40 A     B2    - AGM
                                                                          B2  Bord Batterie  - Gel
                                                                                       - Lithium
                                                                        Sicherung
                                                                                                       www.carbest.de 21
   16   17   18   19   20   21   22   23   24   25   26
