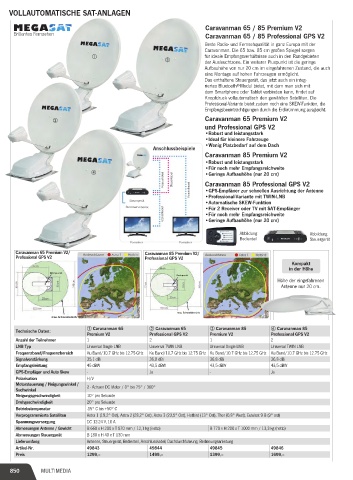

VOLLAUTOMATISCHE SAT-ANLAGEN

Caravanman 65 / 85 Premium V2
Caravanman 65 / 85 Professional GPS V2
Beste Radio- und Fernsehqualität in ganz Europa mit der
Caravanman. Die 65 bzw. 85 cm großen Spiegel sorgen
a für ideale Empfangsverhältnisse auch in den Randgebieten
c der Ausleuchtzone. Ein weiterer Pluspunkt ist die geringe
Aufbauhöhe von nur 20 cm im eingefahrenen Zustand, die auch
eine Montage auf hohen Fahrzeugen ermöglicht.
Das enthaltene Steuergerät, das jetzt auch ein integ-
riertes Bluetooth ®- Modul bietet, mit dem man sich mit
dem Smartphone oder Tablet verbinden kann, fi ndet auf
Knopfdruck vollautomatisch den gewählten Satelliten. Die
Professional-Variante bietet zudem noch eine SKEW-Funktion, die
Empfangsbeeinträchtigungen durch die Erdkrümmung ausgleicht.

b Caravanman 65 Premium V2
und Professional GPS V2
• Robust und leistungsstark
• Ideal für kleinere Fahrzeuge
• Wenig Platzbedarf auf dem Dach
Anschlussbeispiele
Caravanman 85 Premium V2
• Robust und leistungsstark
• Für noch mehr Empfangsreichweite
d • Geringe Aufbauhöhe (nur 20 cm)
Koaxialkabel Steuerkabel Caravanman 85 Professional GPS V2
Koaxialkabel • GPS-Empfäner zur schnellen Ausrichtung der Antenne

Steuergerät • Professional-Variante mit TWIN-LNB
• Automatische SKEW-Funktion
Stromversorgung • Für 2 Receiver oder TV mit SAT-Empfänger
Koaxialkabel • Für noch mehr Empfangsreichweite
• Geringe Aufbauhöhe (nur 20 cm)
Abbildung Abbildung
Bedienteil Steuergerät
Fernseher Fernseher
Caravanman 65 Premium V2/ Ausleuchtzone Caravanman 85 Premium V2/ Ausleuchtzone
Professional GPS V2 Professional GPS V2
Kompakt
in der Höhe
Drehpunkt
Drehpunkt
Höhe der eingefahrenen
Antenne nur 20 cm.

max. Schwenkbereich
max. Schwenkbereich
a Caravanman 65 b Caravanman 65 c Caravanman 85 d Caravanman 85
Technische Daten:
Premium V2 Professional GPS V2 Premium V2 Professional GPS V2
Anzahl der Teilnehmer 1 2 1 2
LNB Typ Universal Single LNB Universal TWIN LNB Universal Single LNB Universal TWIN LNB
Frequenzband/Frequenzbereich Ku Band/10.7 GHz bis 12.75 GHz Ku Band/10.7 GHz bis 12.75 GHz Ku Band/10.7 GHz bis 12.75 GHz Ku Band/10.7 GHz bis 12.75 GHz
Signalverstärkung 35,1 dBi 36,8 dBi 36,8 dBi 36,8 dBi
Empfangsleistung 45 dBW 43,5 dBW 43,5 dBW 43,5 dBW
GPS-Empfäger und Auto Skew - Ja - Ja
Polarisation H/V
Motorsteuerung / Neigungswinkel /
Suchwinkel 2 - Achsen DC Motor / 0° bis 75° / 360°
Neigungsgeschwindigkeit 10° pro Sekunde
Drehgeschwindigkeit 20° pro Sekunde
Betriebstemperatur -15° C bis +50° C
Vorprogrammierte Satelliten Astra 1 (19,2° Ost), Astra 2 (28,2° Ost), Astra 3 (23,5° Ost), Hotbird (13° Ost), Thor (0,8° West), Eutelsat 9 B (9° ost)
Spannungsversorgung DC 12-24 V, 10 A
Abmessungen Antenne / Gewicht B 660 x H 200 x T 870 mm / 12,1 kg (netto) B 770 x H 200 x T 1000 mm / 13,3 kg (netto)
Abmessungen Steuergerät B 180 x H 40 x T 130 mm
Lieferumfang Antenne, Steuergerät, Bedienteil, Anschlusskabel, Dachdurchführung, Bedienungsanleitung
Artikel-Nr. 49843 49844 49845 49846
Preis 1299,-- 1499,-- 1399,-- 1699,--
