Úhlové připojení čerpadla na hadici o průměru 12 mm

Detailní popis produktu

Technické parametry a kompatibilita čerpadel

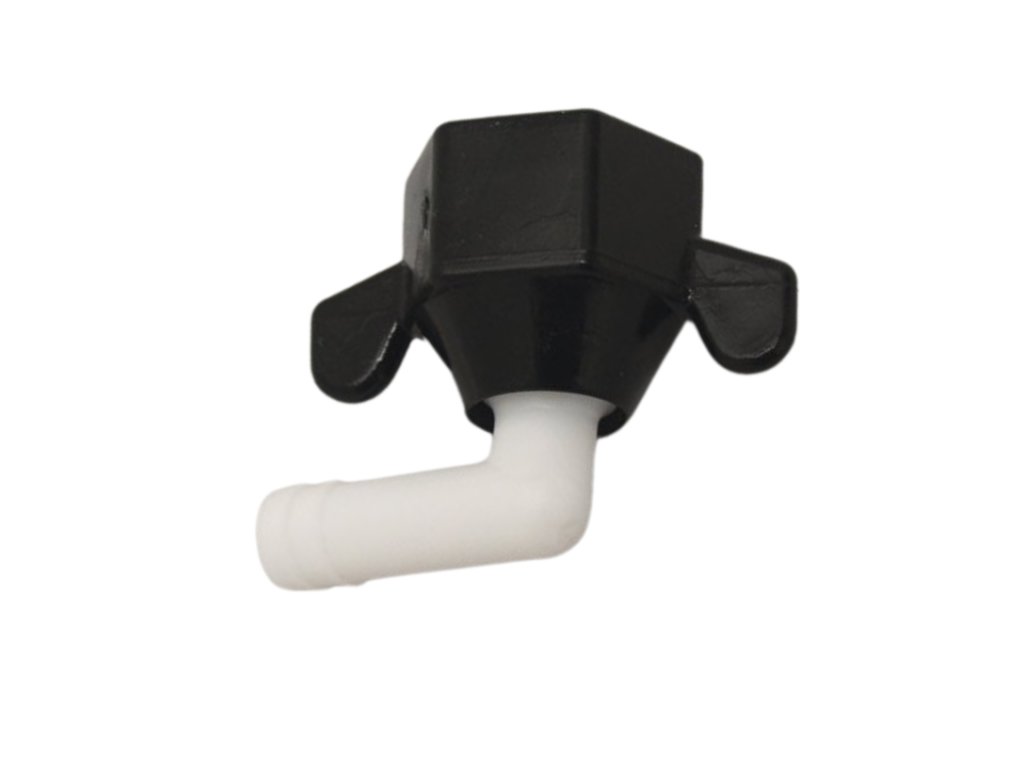

Úhlový 90° konektor LILIE představuje spolehlivé řešení pro připojení hadic k vodním čerpadlům v karavanech. Vyroben z vysoce odolného polypropylenu (PP), který zajišťuje dlouhodobou životnost i při častém používání. Vstupní část konektoru disponuje 1/2" NPT závitem pro přímé napojení na čerpadlo, zatímco výstupní část je uzpůsobena pro hadice s vnitřním průměrem 12 mm. Tento konektor vyniká svou tlakovou odolností až 5 bar při standardní provozní teplotě 23°C a v určitých konfiguracích zvládne i tlak 15 bar.

Rozměrové specifikace a materiálové vlastnosti

• Celková výška konektoru činí 47 mm s vnějším průměrem u hadicového připojení 12 mm
• Provozní teplotní rozsah od -20°C do +60°C umožňuje celoroční použití v různých klimatických podmínkách
• Plně kompatibilní s čerpadly řady LILIE SoftSerie, LILIE SmartSerie a Shurflo 244-3926
• Optimalizován pro použití s hadicemi LILIE Native pro pitnou vodu #88112, #98112 nebo ekvivalentními 12mm hadicemi
• Splňuje všechny předpisy EU pro materiály určené pro kontakt s pitnou vodou

Díky přesnému designu a kvalitnímu zpracování zajistíte spolehlivé propojení vašeho vodního systému bez rizika úniku vody. Úhlové provedení konektoru zároveň umožňuje efektivnější vedení hadic v omezených prostorech karavanu nebo obytného vozu.

Výkon a spolehlivost vodního systému

Úhlový konektor LILIE významně přispívá k celkové funkčnosti vodního systému v karavanu. Díky optimalizovanému vnitřnímu průměru zajišťuje plynulý průtok 8-11 litrů za minutu v závislosti na připojeném modelu čerpadla. Konstrukčně je navržen pro provozní tlak 1,5-2,5 bar, což odpovídá běžnému nastavení čerpadel v karavanech. Maximální vypínací tlak může dosahovat až 3,2 bar podle typu použitého čerpadla.

Zátěžové vlastnosti a odolnost proti cyklickému namáhání

• Prověřená odolnost vůči tlakovému cyklování v rozmezí 0,4-2,0 bar zajišťuje dlouhou životnost
• Konstrukční řešení minimalizuje turbulence proudící vody a snižuje hlučnost celého systému
• Odolnost vůči dezinfekčním prostředkům na bázi chlornanu sodného používaným při údržbě vodního systému
• Nulová absorpce vody a vynikající odolnost proti hydrolýze zamezuje degradaci materiálu
• Hladký vnitřní povrch brání usazování nečistot a zlepšuje celkovou hygienu systému

S tímto konektorem získáte spolehlivý prvek vodního systému, který zajistí bezproblémový provoz po mnoho sezón. Jeho konstrukce byla optimalizována na základě dlouhodobého testování v reálných podmínkách karavanů a obytných vozů.

Instalace a údržba čerpadla

Montáž úhlového konektoru LILIE je jednoduchá i pro méně zkušené karavanisty. Pro zajištění dokonalé těsnosti spoje je doporučeno použít silikonové mazivo LILIE (#92130) nebo teflonovou pásku (#24200) na závitovou část konektoru. Při připojování hadice dbejte na její úplné nasunutí až k nejširší části konektoru, což zajistí maximální pevnost spoje.

Doporučené komponenty a postupy montáže

• Pro upevnění hadice použijte předpjaté pružinové svorky LILIE (#51615, #51616, #51617) s upínací silou 200-250 Newton-metrů
• Pro uvolnění svorky je nutné použít speciální deaktivační nástroj (#51600)
• V prostředí s vysokými vibracemi doporučujeme použít dodatečné pružinové svorky pro maximální stabilitu spoje
• Pravidelně kontrolujte těsnost spojů, zejména po zimním uskladnění nebo delší době nepoužívání
• Při odpojování systému před zimou kompletně vypusťte vodu z konektoru pro prevenci poškození mrazem

Díky správné instalaci a údržbě si tento konektor zachová plnou funkčnost po mnoho let používání. Jednoduchý design bez pohyblivých částí prakticky eliminuje riziko poruchy, což z něj činí ideální komponent pro váš karavanový vodní systém.
